聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
二級高鋁耐火磚理化指標有哪些？
發布時間：2021/1/28 14:02:30 點擊率： 來源:高鋁磚廠家 作者：榮盛耐材二級高鋁耐火磚分為標準級別（70鋁含量）和普通級別（65鋁含量），比重也有差別，一噸有238-250塊。

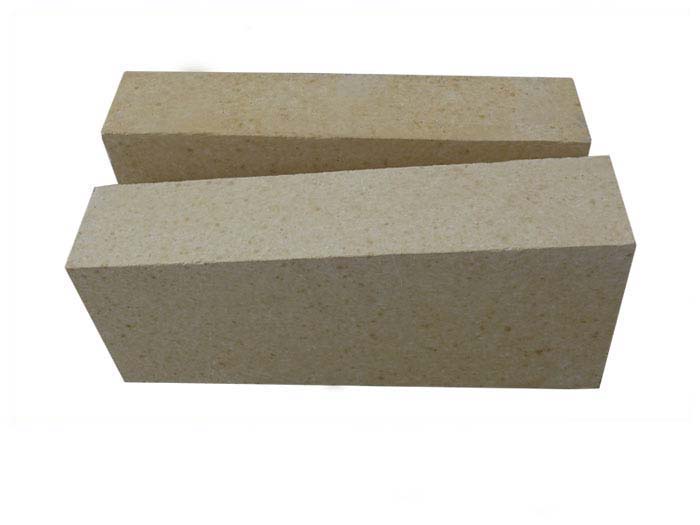

什么是高鋁磚
以高鋁礬土為主要原料生產高鋁磚，標準尺寸230*114*65mm。加入軟粘土作粘結劑，成型后，在約1500℃高溫下燒成。根據Al2O3的含量，將其分為三個等級：Al2O3含量75%為I級高鋁磚，Al2O3含量60%~75%為二級高鋁磚，Al2O3含量48%~60%為三級高鋁磚。荷重軟化溫度不低于1400~1530℃。
高鋁耐火磚理化指標
項目 | 指標 | |||||
LZ-80 | LZ-75 | LZ-70 | LZ-65 | LZ-55 | LZ-48 | |
Al2O3 % | ≥80 | ≥75 | ≥70 | ≥65 | ≥55 | ≥48 |
顯氣孔率 % | ≤21 | ≤24 | ≤24 | ≤24 | ≤22 | ≤22 |
常溫耐壓強度 MPa | ≥70 | ≥60 | ≥55 | ≥50 | ≥45 | ≥40 |
0.2MPa荷重軟化開始溫度 ℃ | ≥1530 | ≥1520 | ≥1510 | ≥1500 | ≥1450 | ≥1420 |
加熱永久線變化 % | 1500℃×2h -0.4~0.2 | 1450℃×2h -0.4~0.1 | ||||
產品特性
高鋁磚中含Al2O3較多，與中性耐火材料相近，能抵抗酸性渣和堿性渣的侵蝕，由于含SiO2，因此其抗堿性渣的能力比抗酸性渣稍弱。另外，高鋁產品的抗渣性與其在渣中的穩定性密切相關。一般來說，氣孔率較低的制品經高壓成型后再經高溫燒成，抗渣性能較好。
優勢
(1)耐火性能。高鋁質磚比粘土磚和半硅質磚耐火程度高，達到1750~1790℃，是一種高級耐火材料。
二、荷重軟化溫度。由于高鋁產品Al2O3含量高，雜質少，形成易熔性較低的玻璃體，因此荷重軟化溫度比粘土磚要高，高鋁產品的荷重軟化溫度一般在1420~1550度之間。但是，由于莫來石的結晶未形成網狀組織，因此荷重軟化的溫度仍然沒有硅磚高。
三、防渣能力。高鋁磚中含有較多的Al2O3，接近中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于含有SiO2，所以其抗堿性渣的能力要比抗酸性渣弱一些。
(4)抗化學侵蝕的能力。高鋁耐火制品對酸性或堿性渣、金屬液的腐蝕及氧化還原反應均良好，且隨著含AL2O3量的增加，有害雜質的含量降低而增強。
高鋁磚性能
(1)耐火度
高鋁質磚比粘土磚和半硅質磚耐火程度高，達到1750~1790℃，是一種高級耐火材料。Al2O3含量、種類和數量是影響耐火性的主要因素，隨著Al2O3含量的增加，耐火性有所提高。
二、荷重軟化溫度。
由于高鋁磚中的Al2O3含量高，雜質量少，易熔的玻璃體生成量少，因此荷重軟化溫度高于粘土磚，但由于莫來石的結晶未形成網狀組織，因此荷重軟化溫度低于硅磚。
(3)熱傳導。
高鋁量磚的導熱性優于粘土磚。這是由于高鋁產品中導熱性極低的玻璃相較少，而導熱性較好的莫來石、剛玉晶體數量較多，提高了產品的導熱性。
四、抗熱震穩性。
高鋁磚的抗熱震性能介于粘土制品和硅磚之間。水冷循環溫度850℃僅3~5次。其主要原因是剛玉的熱脹性比莫來石要高，且沒有任何晶型轉變。從改善制品的顆粒結構、降低細粉含量、增加熟料臨界粒徑、增加顆粒級配等方面，可以改善制品的抗熱震穩定性。
(5)防渣。
高鋁磚中含有較多的Al2O3，接近中性耐火材料，能抵抗酸性渣和堿性渣的侵蝕，由于含有SiO2，所以其抗堿性渣的能力要比抗酸性渣弱一些。另外，高鋁磚的抗渣性能與渣中制品的穩定性有關。一般來說，氣孔率較低的制品經高壓成型后再經高溫燒成，抗渣性能較好。
高鋁磚的參數指標變化范圍很大，其物理性質需要根據產品的等級和使用地點來確定。現在普遍采用GB2988--88的普通高鋁磚。如果使用特級高鋁磚，其理化指標應符合GB/T2988-2012標準。高鋁磚的各項指標是對其基本性能的要求，根據使用條件，還應考慮抗蠕變和抗熱震的能力。A12O3的含量和氣孔率直接決定了其抗化學腐蝕能力。
用三石改性高鋁磚對二次熟料進行改性研究。
通過加入二次高鋁礬土熟料三石來改善原料的性能，燒制高鋁磚的試驗和性能如下：
鋁礬土熟料的化學成分有：Al2O371.83%,TiO21.93%,Fe2O31.01%,R2O0.31%；三石的化學成分主要有：Al2O357%,TiO20.15%,Fe2O31.2%。
實驗以對比方式進行：
(1)鋁礬土熟料；
(2)加礬土熟料的部分三石(2)；
(3)全部三塊(2)。
主產工藝：三級配料，粗、中、細比例為50:10:40。
顆粒尺寸：3~1mm,1~0mm，小于0.088mm，允許3~3.5mm,5%；小于0.088mm不小于95%，其中應適量小于0.0741mn。漿料粘結；預混均勻；燒制溫度低于1500℃(1450~1500℃)。
鋁土礦質得到了顯著改善，鋁土礦質也得到了很大程度的提高，并得到了很好的應用。理由：先是三石粉(2)3號、2號，基質中加入莫來石化，其次是粗粒紅柱石，有部分未完全轉化為莫來石，存在微裂紋產生，熱應力得到緩解，熱震穩定性提高。
耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
- 上一篇：G3磚尺寸是多少，砌筑環圈怎么計算？
- 下一篇：高鋁耐火磚和硅磚有什么區別？
推薦新聞
在線咨詢(7*24)
電話咨詢
