選擇合適的保溫材料可以減少高溫窯爐的運作費用，粘土質隔熱保溫磚和輕質高鋁耐火磚兩者各有特點，越輕的保溫效果好，還要考慮使用溫度，結合實際情況。

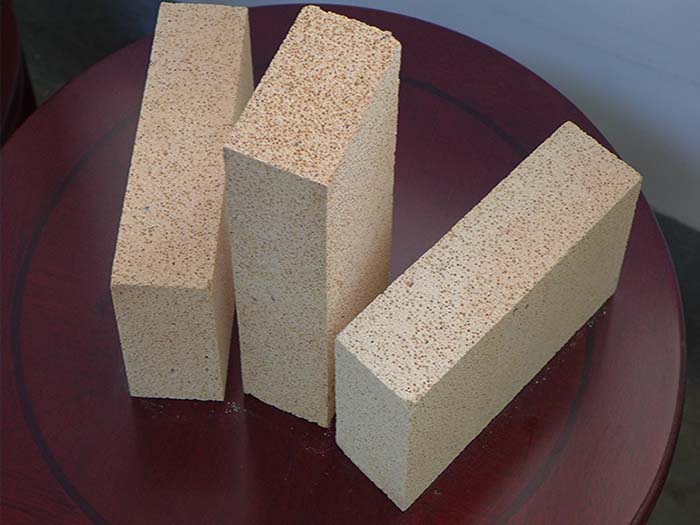

粘土質隔熱保溫磚

輕型粘土磚為AL2O3含量30%-46%的輕質耐火磚，屬隔熱、保溫耐火磚。用易燃物法生產的粘土熟料或輕粘土熟料和可塑粘土為主要原料。將原料與水混合，制成可塑泥或泥漿，經擠壓成型或澆注成型，在1250℃-1350℃的氧化氣氛中烘干。

生產規范。

粘土磚的標準規格尺寸230*114*65mm，體積密度0.75-1.20g/cm3，抗壓強度2.0-5.9mpa，導熱系數0.221-0.442w/(m.k)(1350℃)，

商品特性

A.耐高溫。

磚體內為多孔結構，具有良好的保溫保溫性能。

氣孔率高、體積密度小、質量輕；

四、抗化學侵蝕。

輕質粘土磚耐火性能

輕粘土磚要有很高的耐火性能，耐高溫熱負荷，不軟化，不熔化。輕粘土磚應具有較高的抗高溫強度，較高的承載軟化溫度，較高的抗蠕變性，對高溫熱負荷有一定的耐受性，不會喪失強度，不會發生蠕變和坍塌。輕粘土磚應具有良好的抗熱震、抗渣、高密實、耐磨、耐沖擊及化學穩定性。粘土磚應具有較高的體積穩定性，殘余收縮和殘余膨脹小，無晶型轉變，嚴重的體積效應，殘余不收縮和僅有均勻膨脹。

粘土磚屬于弱酸性耐火制品，能夠抵抗酸性熔渣和酸氣的侵蝕，但對堿性物質的抵抗力稍差。粘土磚耐熱性好，耐急冷、熱氣。

粘土磚的耐火強度與硅磚相當，高達1690~1730℃，但其荷重軟化溫度比硅磚低200℃以上。由于粘土磚中除含有高耐火的莫來石晶粒外，還含有近一半的低熔點的非晶玻璃相。

當溫度為0~1000℃時，粘土磚的體積隨溫度升高而均勻膨脹，線膨脹曲線近似為直線，線膨脹率為0.6%~0.7%，僅為硅磚的一半。在溫度達到1200℃后繼續加熱，其體積就會從膨脹的大數值開始收縮。殘余收縮是粘土磚存在的一個主要缺陷，造成了砌體灰縫的開裂。在1200℃以上時，粘土磚中的低熔點物質逐漸熔化，由于顆粒間受表面張力作用，彼此緊緊地靠在一起，造成體積收縮。

因為軟化溫度低，粘土磚在高溫下會發生收縮，其導熱性能比硅磚小15%~20%，機械強度也比硅磚小，因此，粘土磚只能用在焦爐中的次要部位，如蓄熱室封邊，小煙道襯磚和蓄熱室格子磚，爐門襯磚，爐頂襯磚，上升管襯磚等。

商品用途

輕粘土磚主要應用于各種高等級工業窯爐的不接觸熔融和不受腐蝕氣體作用的保溫層材料。

輕質高鋁耐火磚

輕質高鋁磚是熱工窯爐的重要保溫隔熱材料，合理選擇輕質高鋁磚的生產工藝和選材對于合理利用能源，正確實施能源政策具有重要意義。各類輕質隔熱磚中，輕質高鋁磚耐火性好，容重小，原料豐富，耐火磚價格低廉，是比較理想的隔熱材料。

輕質高鋁質磚又稱高鋁質保溫磚。氧化鋁量大于48%，主要由莫來石和玻璃相或剛玉組成的輕質耐火材料。容積密度0.4~1.35g/m3。空隙率為66%~73%，抗壓強度為1~8MPa。耐熱震性較好；

一般用高鋁礬土熟料和少量粘土，經磨細后，用氣泡法或泡沫法在1300~1500攝氏度的泥漿中澆鑄成型，經燒成。工業氧化鋁有時也可用來替代部分礬土熟料。適用于窯爐的內襯、隔熱層，以及不受強高溫熔融物料的侵蝕和沖刷的部位。當直接接觸火焰時，表面接觸溫度不應超過1350℃。

燒制輕型高鋁磚。

輕質高鋁磚燒制時，常含有雜質氧化物，如RO,RO,Fe2O3。他們在高溫下與Al2O3和SiO2反應生成液相。采用Al2O3-SiO2-R2O體系時，液相量在高溫下的增長速度隨溫度的升高而加快。因此，由于燒成溫度的升高，液相量大幅度增加，液相粘度下降，都會引起磚的變形，降低磚的高溫性能。因此，以液相燒結為主的燒結工藝，宜采用較低的燒成溫度，延長保溫時間。實際應用表明，一級、二級高鋁磚均可采用相同的燒成溫度。采用倒焰窯燒制，一般1430℃，保溫40小時；Ill等高鋁質磚溫度1390~1420℃。分別在1550攝氏度和1450攝氏度下使用隧道窯燃燒。高鋁磚一般采用弱氧化氣氛燒制。

針對不同等級高鋁磚的質量要求，選用不同等級的礬土原料，有利于合理使用，精料精配，盡量不使用混級嚴重的原料。熟料的質量取決于鍛燒溫度，為了確保熟料充分燒結和盡可能高的體積密度，通常應達到或略高于礬土的鍛燒溫度，并在鍛燒過程中使二次莫來石化和燒結收縮作用完成。

輕質高鋁質磚又稱高鋁質保溫磚。氧化鋁量大于48%，主要由莫來石和玻璃相或剛玉組成的輕質耐火材料。容積密度0.4~1.35g/m3。空隙率為66%~73%，抗壓強度為1~8MPa。耐熱震性較好；

一般用高鋁礬土熟料和少量粘土，經磨細后，用氣泡法或泡沫法在1300~1500攝氏度的泥漿中澆鑄成型，經燒成。工業氧化鋁有時也可用來替代部分礬土熟料。適用于窯爐的內襯、隔熱層，以及不受強高溫熔融物料的侵蝕和沖刷的部位。當直接接觸火焰時，表面接觸溫度不應超過1350℃。

粘土質隔熱保溫磚和輕質高鋁耐火磚哪個保溫好用？

選擇合適的保溫材料可以減少高溫窯爐的運作費用，粘土質隔熱保溫磚和輕質高鋁耐火磚兩者各有特點，越輕的保溫效果好，還要考慮使用溫度，結合實際情況。

耐火材料出現開裂、脫落、易磨損怎么辦？想要徹底解決問題，需要從根源挖掘，分析出真正的原因，榮盛耐材從事耐材生產、研發服務多年，能解決高溫窯爐內襯的各種疑難問題，歡迎廣大新老朋友咨詢及技術交流。
