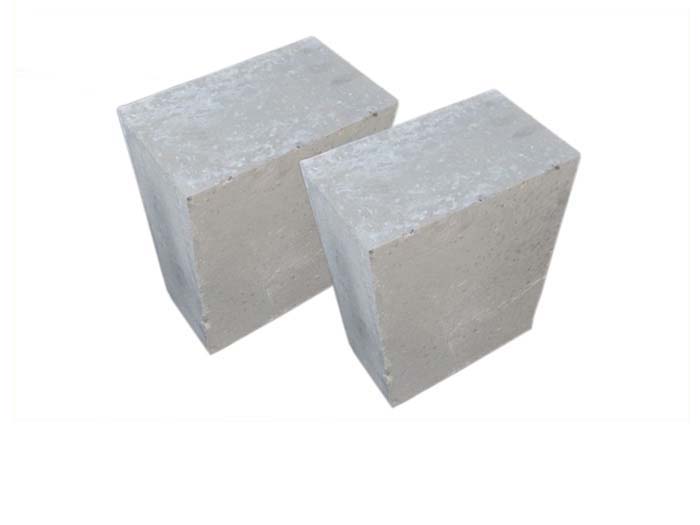

磷酸鹽結合高鋁磚是我們在高鋁磚普遍使用的基礎上，對其原材料配比和生產工藝提煉進行優化的基礎上研發的新 型耐火磚產品，在我國當前的耐火材料市場中占有一定地位。

　　磷酸鹽結合高鋁磚是以高鋁礬土熟料為骨料和細粉，磷酸或磷酸鋁為結合劑，經過半干法壓制成型、400℃～600℃ 熱處理制成的高鋁質耐火材料。

　　磷酸鹽質高鋁磚的密度為2.77g/cm，抗壓強度經過500℃處理冷卻后為105MPa；1000℃，為16.48MPa；荷重軟化溫 度：0.6%變形時為1325℃～1440℃，4%變形時為1495℃～1550℃，導熱系數：500℃為1.849,800℃為1.777,1000℃ 為1.748,1300℃為1.91；平均熱膨脹系數（10—8/℃）：500℃時為6.24,1000℃時為7.25,1300℃時為6.53。

　　磷酸鹽質高鋁磚制成品按照使用的結合劑不同，分為：

　�。≒）磷酸鹽結合高鋁質磚：磷酸鹽結合高鋁質磚結合劑為濃度42.5%～50%的磷酸溶液；（PA）磷酸鋁結合高鋁質 耐磨磚：磷酸鋁結合高鋁質磚結合劑為工業磷酸、工業氫氧化鋁配比的溶液。

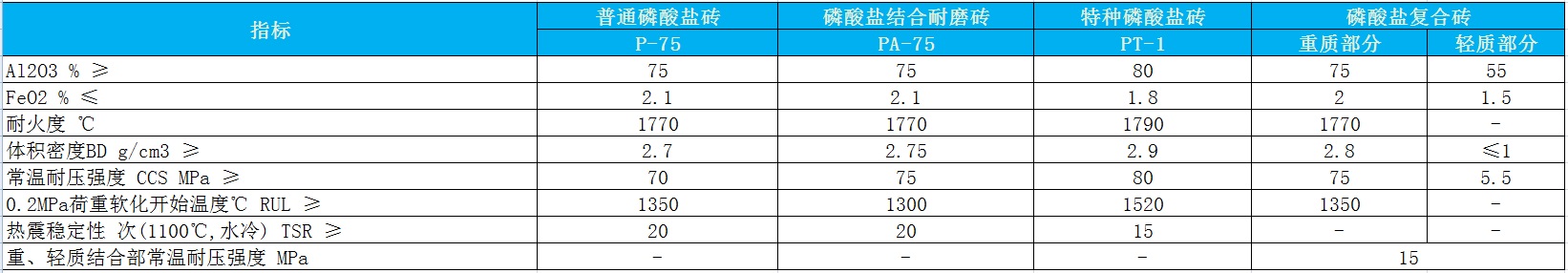

　　磷酸鹽結合高鋁磚的理化指標：

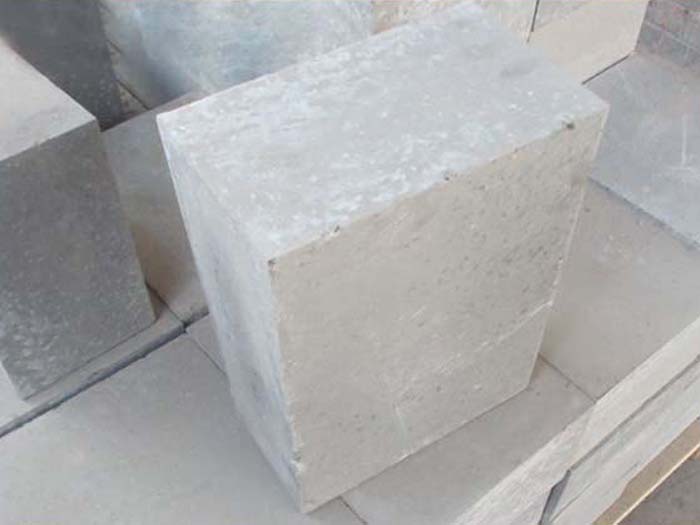

　　磷酸鹽質高鋁磚的特點：

　　1.優點：具有耐高溫。耐侵蝕、耐急冷急熱、耐磨、強度高；

　　2.缺點：導熱系數大。

　　由于磷酸鹽質高鋁磚的優良特性，相比高鋁磚的耐火度高、強度大、耐急冷急熱性好、耐磨性好，磷酸鹽質高鋁磚 的出現使之高鋁磚逐漸在水泥回轉窯的應用中淘汰。

　　磷酸鹽質高鋁磚主要用于水泥窯回轉窯預熱帶、高溫帶和風口磚等部位，適用于各類水泥窯使用效果良好。磷酸鋁 結合高鋁質磚主要應用于窯口及冷卻機。

　　榮盛耐火材料有限公司在保證現有產品的質量優于市場同類產品的前提下，一直致力于研發新型的耐火產品，豐富 耐火行業的產品供給，給客戶更多選擇的空間。
