產(chǎn)品展示
| PRODUCT
聯(lián)系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產(chǎn)基地：河南省新密市來集鎮(zhèn)李堂工業(yè)園區(qū)
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
您的當前位置:首頁 > 新聞動態(tài) > 產(chǎn)品知識 > 正文
正文
低級耐火磚
發(fā)布時間：2016/12/21 9:22:53 點擊率： 來源:xiaozhi 作者：榮盛耐材 近幾年來，榮盛耐材的很多客戶朋友都來電咨詢耐火磚的等級劃分問題，想要以合適的價錢購買到優(yōu)良的耐火磚產(chǎn)品。耐火磚我們多用到的是氧化鋁含量在30%以上的硅酸鋁質(zhì)耐火磚，基于方便客戶選擇和國家相對標準，我們將硅酸鋁質(zhì)耐火磚分為四個等級，其中氧化鋁含量較低的，就是價格便宜的低級耐火磚。
一級高鋁磚：AL2O3含量大于75%的；
二級高鋁磚：AL2O3含量60%～75%的；
三級高鋁磚：AL2O3含量48%～60%的；
粘土磚：AL2O3含量30%～48%的。
我們也根據(jù)其礦物組成進行分類，一般分為：低莫來石質(zhì)、莫來石質(zhì)、莫來石―剛玉質(zhì)、剛玉―莫來石質(zhì)和剛玉質(zhì)五類。其礦物組成主要為剛玉、莫來石和玻璃相。

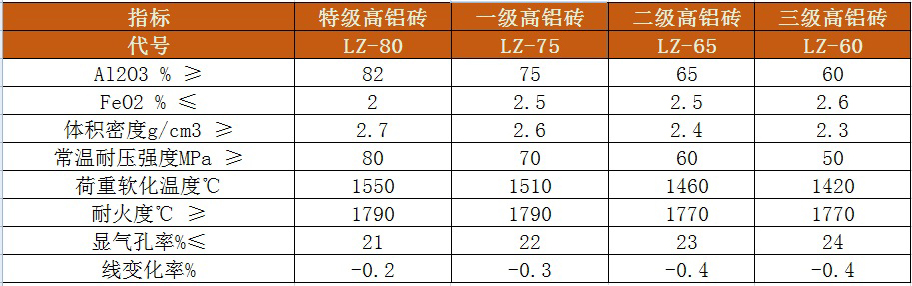

高鋁磚的重要工作性質(zhì)之一是在高溫下的結(jié)構(gòu)強度，這一特性通常用荷重軟化溫度來評定。近年來也測定其高溫蠕變性來反映其高溫結(jié)構(gòu)強度。試驗結(jié)果表明，荷重軟化溫度隨AL2O3含量的增加而提高。三種等級高鋁磚的理化指標如下表。
燒制一級、二級等高鋁耐火磚時，一般燒成溫度為1430~1450℃，保溫40h。燒制三級高鋁耐火磚時，燒成溫度為1390-1400℃，保溫24h~32h。如果用隧道窯燒制一二級等高鋁耐火磚，燒成溫度通常為1500~1560℃。
再來說說粘土磚，粘土磚的性質(zhì)在較大范圍內(nèi)波動，這是由于耐火磚的化學組成的波動范圍很大（AL2O3含量在30%～46%之間波動）以及生產(chǎn)工藝的差別所致。粘土磚的耐火度波動于1580～1770℃，它主要取決于制品的化學組成，隨AL2O3/SiO2比值增大而提高。熔劑雜質(zhì)，特別是堿金屬氧化物的增多將顯著地降低粘土耐火磚的耐火度。
粘土磚的抗熱震性較好，波動范圍大，一般均大于10次（1100℃水冷），這與粘土磚的線膨脹系數(shù)值不太大（20～1300℃間的平均線膨脹系數(shù)為4.5×10-6～5.8×10-6℃-1）又無多晶轉(zhuǎn)變現(xiàn)象及具有明顯顆粒結(jié)構(gòu)組織有關(guān)。

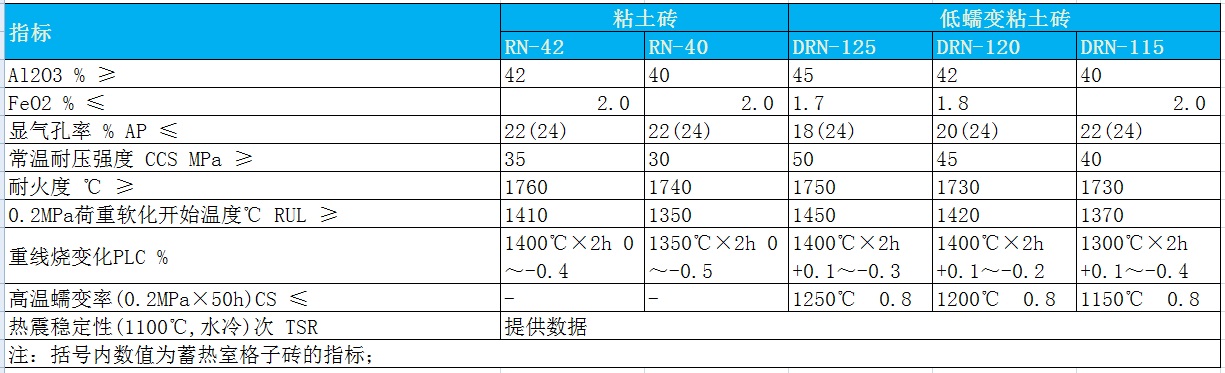

粘土制品屬于弱酸性的耐火制品，隨SiO2含量增加而使其酸性增強。它對酸性爐渣具有一定的侵蝕抵抗能力，而對堿性熔渣的侵蝕抵抗能力較差。因此粘土剖品宜于用作酸性熔渣窯爐的內(nèi)襯。粘土磚的理化指標如下表。
- 上一篇：粘土質(zhì)耐火磚的顏色可以看到什么
- 下一篇：鍋爐內(nèi)部耐火磚價格
在線咨詢(7*24)
電話咨詢
